リフレアルーフII

リフレアルーフIIの特長

瓦棒葺屋根の改修に最適

傷んで汚れた瓦棒葺屋根をリフレッシュ。ボルト頭のでないシンプルで美しい屋根に仕上がります。

働き巾の変寸(成型)が可能

フラットタイプは、1mm刻みの自由な寸法が出来ます。リブ入りタイプは働き巾が320・365・455mm対応できます。

施工がスピーディ

短期間で施工でき経済的です。

断面形状・締結部

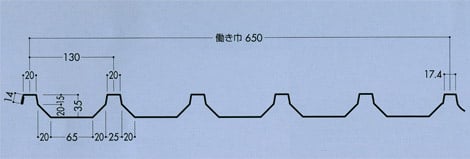

断面形状

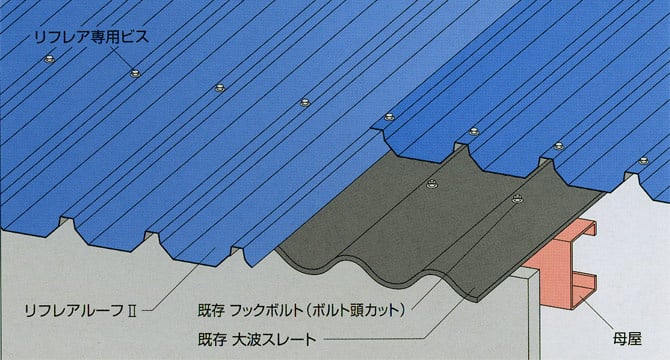

締結部

締結部

設計参考仕様

使用原板厚
標準0.5・0.6mm(0.4mm)
使用原板巾
914mm
働き巾
650mm
m2当り必要m数
1.54m
断熱材裏貼り(オプション)
ポリエチレンフォーム t=4mm
使用原版名
ガルバ素子、カラーガルバリウム鋼板、フッ素樹脂塗装鋼板、他各種鋼板

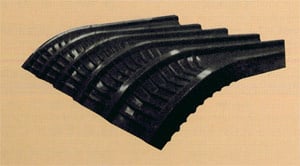

ベンタム加工(R曲げ加工)

板厚
山高
最小曲げ半径
最小製品長さ
内径
外径
0.5、0.6
35mm
185mm
220mm
2,000mm
