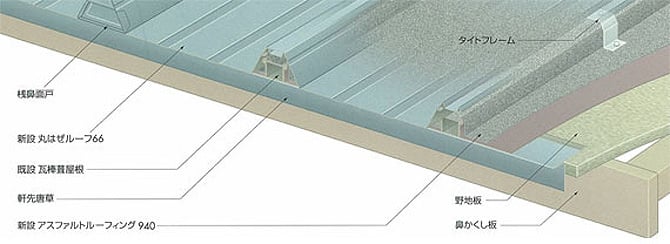

丸はぜルーフ66の特長
室内の生活、操業はそのまま
既設の瓦棒や、シングル屋根をはがさず、その上に施工しますので、日常の暮らしや操業はそのまま続けられます。
美しくイメージチェンジ
瓦棒のシンプルなイメージと折板屋根の持つ雄大感をミックスした華麗な屋根に変身します。
水密性、耐候性、施工性に優れた屋根

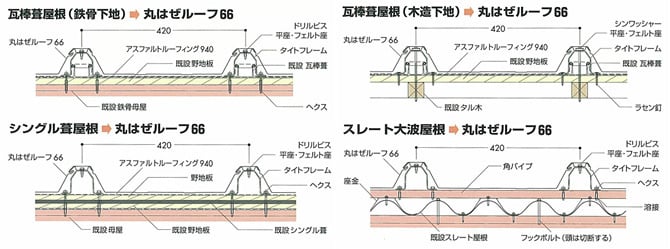

改修断面構成図

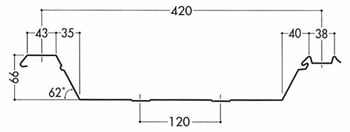

本体断面形状
設計参考仕様
使用原板厚 | 0.5~0.6mm |
使用原板巾 | 610mm |
働き巾 | 420mm |
m2当り必要m数 | 2.4m |
勾配 | 3/100以上 |
最小曲げ半径 | 150m以上 |
アーチ加工 | 0.6mmまでR=15m以上 |
耐火・断熱材裏貼り | オプション・断熱材4mm以上 |
使用原板名 | カラー亜鉛鉄板、ガルバリウム鋼板、カラーガルバリウム鋼板、フッ素樹脂塗装鋼板 |

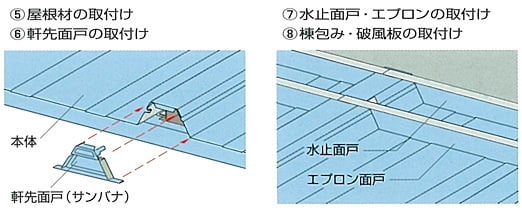

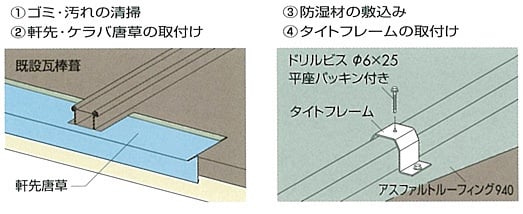

改修施工手順

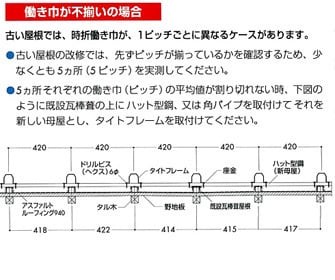

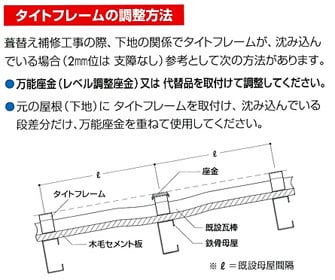

既設屋根の調整
寸法図をPDF形式とDXF形式(CAD)でご提供しております。
PDFファイルはPDFアイコンをクリックしてご覧ください。DXFファイルはブラウザ画面上で表示させることは出来ませんのでDXFアイコンからファイルをダウンロード※してCAD専用ソフトでご覧ください。
※WindowsでDXFファイルをダウンロードする際、ファイルの種類は「テキスト ドキュメント」以外を選択してください。ファイルの種類で「テキステキスト ドキュメント」を選択すると適切な拡張子で保存されず、CAD専用ソフトで開けない場合があります。
PDFファイルはPDFアイコンをクリックしてご覧ください。DXFファイルはブラウザ画面上で表示させることは出来ませんのでDXFアイコンからファイルをダウンロード※してCAD専用ソフトでご覧ください。
※WindowsでDXFファイルをダウンロードする際、ファイルの種類は「テキスト ドキュメント」以外を選択してください。ファイルの種類で「テキステキスト ドキュメント」を選択すると適切な拡張子で保存されず、CAD専用ソフトで開けない場合があります。
