ウェーブフリー改修の特長

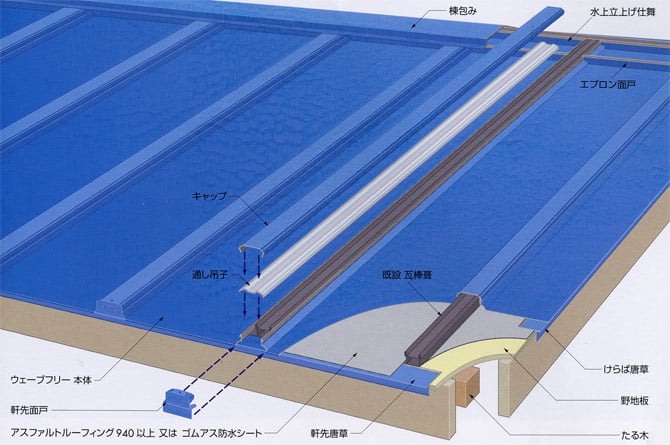

瓦棒葺屋根の改修に最適
傷んで汚れた瓦棒葺屋根をリフレッシュ。ボルト頭のでないシンプルで美しい屋根に仕上がります。
働き巾の変寸（成型）が可能
フラットタイプは、1mm刻みの自由な寸法が出来ます。リブ入りタイプは働き巾が320・365・455mm対応できます。
施工がスピーディ
短期間で施工でき経済的です。
断面形状

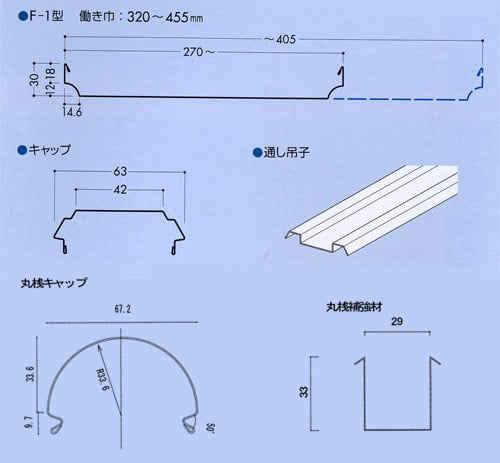

フラット伸縮自由タイプ

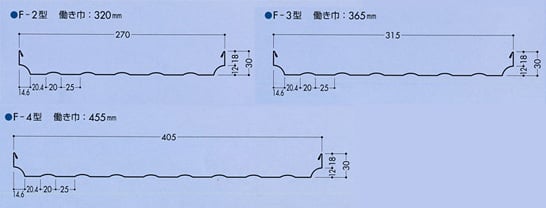

リブ入り伸縮定番タイプ

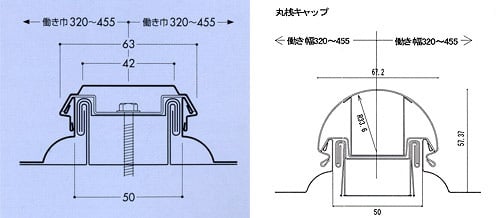

締結部
設計参考仕様
フリー | 伸縮定番 | |||
F-1 | F-2 | F-3 | F-4 | |
使用原板厚 | 342～477mm | 342mm | 387mm | 477mm |
働き巾 | 320～455mm | 320mm | 365mm | 455mm |
m2当り必要ｍ数 | - | 3.13m | 2.74m | 2.2m |
使用原板厚 | 本体：0.4～0.8mm/ キャップ：0.4～0.6mm/ 吊子：0.5mm | |||
最小折り曲げ半径 | 5m以上 | |||
使用材料
使用原板名 | 板厚mm |
ガルバリウム鋼板 | 0.4～0.6 |
カラーガルバリウム鋼板 | 0.4～0.6 |
フッ素樹脂塗装鋼板 | 0.4～0.6 |
カラーアルミ | 0.6～0.7 |
カラーステンレス | 0.4～0.5 |
CADデータ
寸法図をPDF形式とDXF形式（CAD）でご提供しております。
PDFファイルはPDFアイコンをクリックしてご覧ください。DXFファイルはブラウザ画面上で表示させることは出来ませんのでDXFアイコンからファイルをダウンロード※してCAD専用ソフトでご覧ください。
※WindowsでDXFファイルをダウンロードする際、ファイルの種類は「テキスト ドキュメント」以外を選択してください。ファイルの種類で「テキステキスト ドキュメント」を選択すると適切な拡張子で保存されず、CAD専用ソフトで開けない場合があります。
