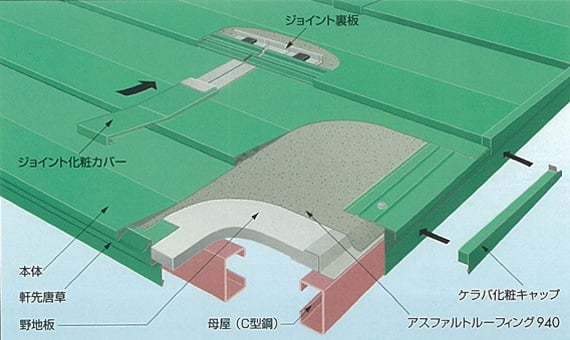

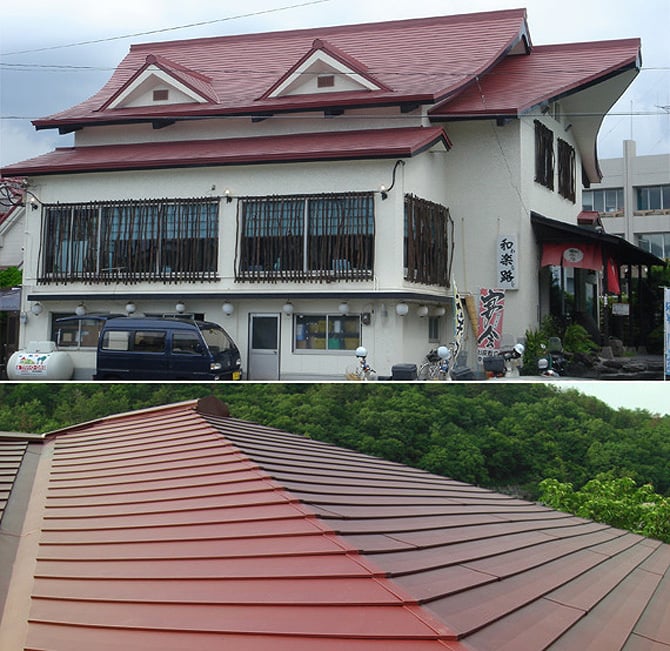

TYダンルーフ1型の特長
ソフトで上品な屋根デザイン
鼻段の高さが11mmのソフトなムードの水平ラインが、屋根全体を上品なイメージに仕上げます。
軽量で地震に強い構造
屋根本体は軽量な構造体です。
優れた防水機構
ハゼ締結部はエアーポケットの多い断面形状のため、雨水の毛細管現象をカットする構造で、耐風圧性にも優れます。

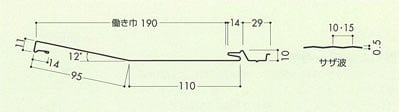

断面形状

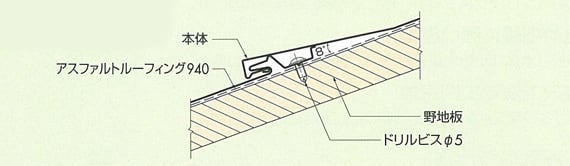

締結部
寸法図をPDF形式とDXF形式（CAD）でご提供しております。
PDFファイルはPDFアイコンをクリックしてご覧ください。DXFファイルはブラウザ画面上で表示させることは出来ませんのでDXFアイコンからファイルをダウンロード※してCAD専用ソフトでご覧ください。
※WindowsでDXFファイルをダウンロードする際、ファイルの種類は「テキスト ドキュメント」以外を選択してください。ファイルの種類で「テキステキスト ドキュメント」を選択すると適切な拡張子で保存されず、CAD専用ソフトで開けない場合があります。
PDFファイルはPDFアイコンをクリックしてご覧ください。DXFファイルはブラウザ画面上で表示させることは出来ませんのでDXFアイコンからファイルをダウンロード※してCAD専用ソフトでご覧ください。
※WindowsでDXFファイルをダウンロードする際、ファイルの種類は「テキスト ドキュメント」以外を選択してください。ファイルの種類で「テキステキスト ドキュメント」を選択すると適切な拡張子で保存されず、CAD専用ソフトで開けない場合があります。
設計参考仕様
使用原板巾 | 305mm |
働き巾 | 190mm |
m2当り必要m数 | 5.27m |
勾配 | 25/100以上 |
断熱材裏貼り（オプション） | ポリエチレンフォーム t=4mm |
使用材料
使用原板厚 | 板厚mm |
ガルバリウム鋼板 | 0.35～0.5 |
カラーガルバリウム鋼板 | 0.35～0.5 |
フッ素樹脂塗装鋼板 | 0.35～0.5 |
カラーステンレス | 0.35～0.5 |
銅板 | 0.4 |
