ニスクルーフL145

ニスクルーフL145の特長

二段嵌合方式による高い耐風圧強度

タイトフレームが受ける二段の嵌合爪が、風荷重を視点として分担しますので強い屋根が実現します。

優れた作業性を発揮

本体を踏み込み嵌合し、ハゼを締めるだけの簡単施工で、施工能力が飛躍的にあがります。

優れたコストパフォーマンス

施工作業の負荷を軽減するだけでなく、設計上でも経済的コスト実現の可能性を広げます。

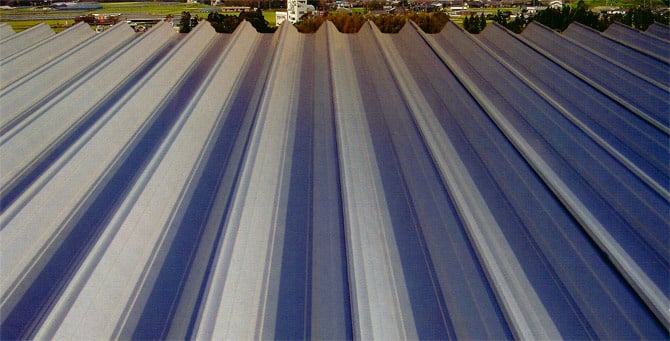

シャープで美しい屋根

稲妻型断面がシャープで美しい屋根を演出します。

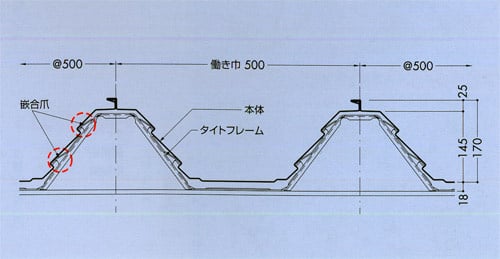

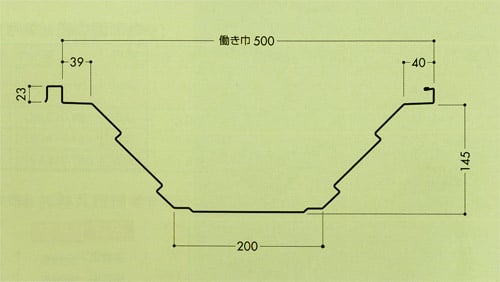

断面形状

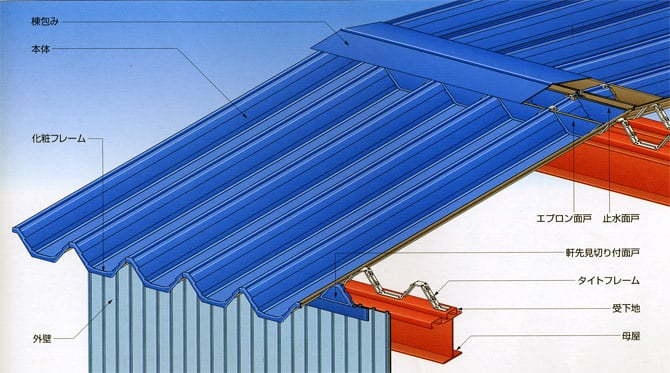

断面構成図

断面性能（参考）

※1kgf/m2=9.80665N/m2
※1.0mmについては別途ご相談ください。
板厚保
単位重量
断面2次モーメント
断面係数
mm
N/m（kg/m）
N/m（kg/m2）
1xcm4/m
Zxcm3/m
正圧
負圧
正圧
負圧
0.8
48.4（4.94）
96.8（9.88）
380
345
51.7
44.6

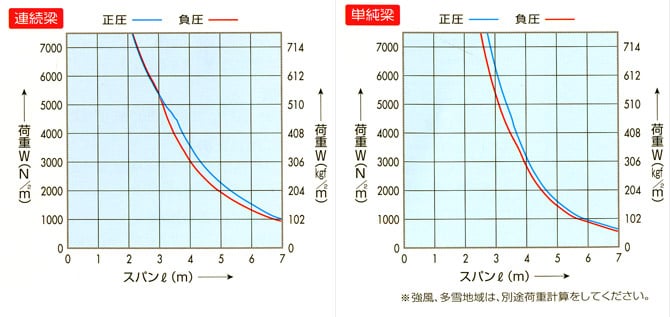

許容スパン

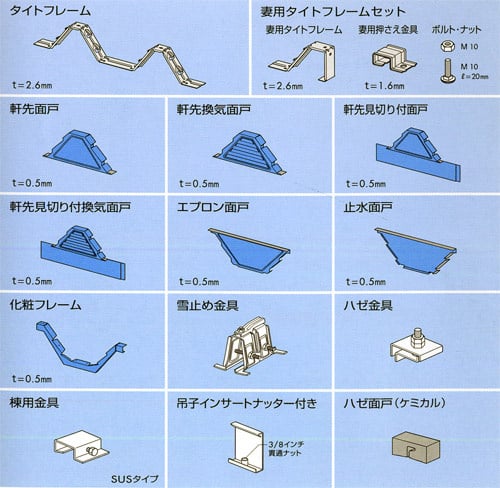

附属部材

設計参考仕様

※屋根勾配10/100以上についてはお問い合わせ下さい
使用原板厚
0.8mm
使用原板巾
762mm
働き巾
500mm
m2当り必要m数
2m
勾配
3/100以上が可能※
断熱材裏貼り（オプション）
ポリエチレンフォーム t=4mm
使用原版名
ガルバ素子、カラーガルバリウム鋼板、フッ素樹脂塗装鋼板、他各種鋼板

屋根30分耐火構造認定

  • 認定番号FP030RF-0634（高充填フォームプラスチック4mm）
  • 認定番号FP030RF-0635（ガラス繊維系無機質断熱材5mm）

CADデータ

寸法図をPDF形式とDXF形式（CAD）でご提供しております。
PDFファイルはPDFアイコンをクリックしてご覧ください。DXFファイルはブラウザ画面上で表示させることは出来ませんのでDXFアイコンからファイルをダウンロード※してCAD専用ソフトでご覧ください。
※WindowsでDXFファイルをダウンロードする際、ファイルの種類は「テキスト ドキュメント」以外を選択してください。ファイルの種類で「テキステキスト ドキュメント」を選択すると適切な拡張子で保存されず、CAD専用ソフトで開けない場合があります。
