軒先R曲げ工法の特長

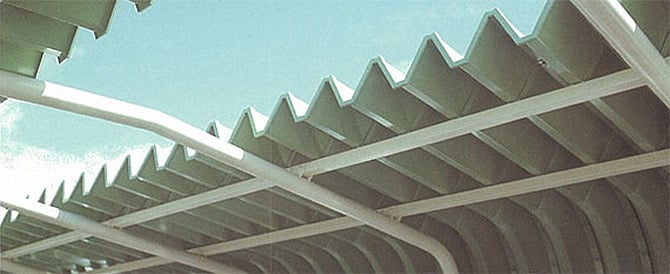

美しい軒先デザイン
折板やルーフデッキの軒先部分を滝状にR曲げで並んだ様相がフレシキブルで美しい景観に創り上げます。
軒先の高付加価値性
風雪や雨の吹き込みや、軒先凍結を防ぎ優れた防水、防風機能を発揮します。また軒先の空間は排気口やシャッターボックスや雨樋の取り付けができます。

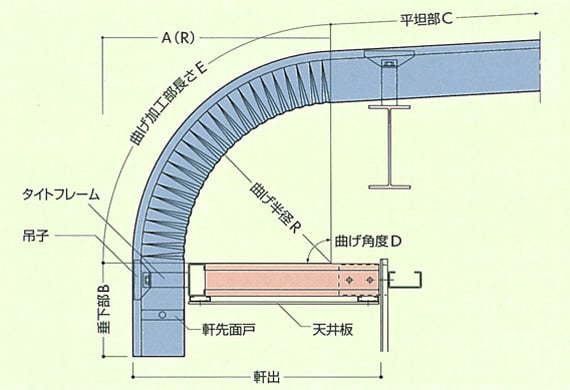

断面形状(参考)

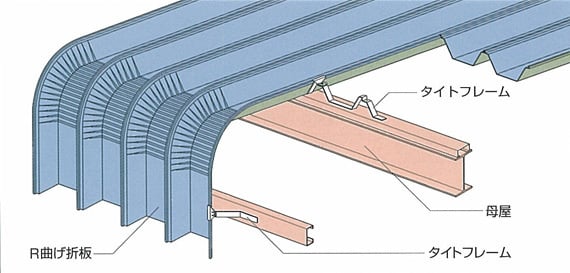

構成図

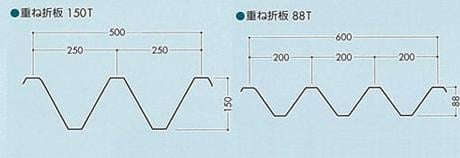

使用する屋根形状
設計参考仕様
単位:mm
名称 | 板厚 | 山高 | 基本曲げ 半径A(R) | 曲げ加工部E | 曲げ角度 範囲D | 垂下部B |
重ね折板150T | 0.6~1.0 mm | 150 mm | 550(400)mm | 864 mm | 90° (MAX110°) | 30mm 以上 |
重ね折板88T | 0.5~1.0 mm | 88 mm | 450(362)mm | 707 mm | 90° (MAX110°) | 30mm 以上 |
