重ね折板 88T（ルーフデッキ88）の特長

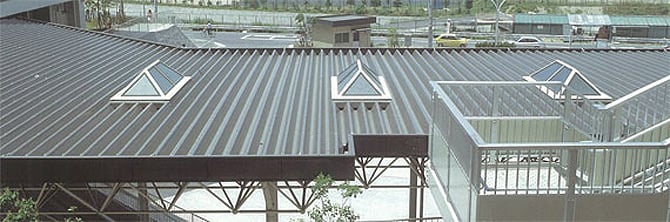

あらゆる建物にマッチ
一般住宅から工場・倉庫まで、あらゆる屋根に施工できます。
施工性に優れ、経済的
広い働き巾と低い山高で、施工性に優れ経済的。

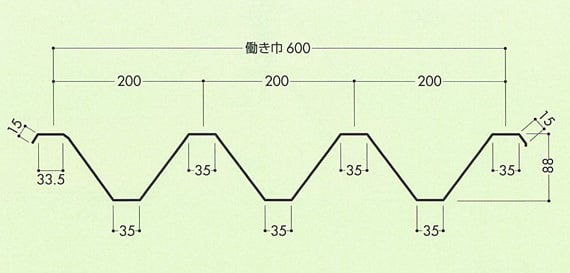

断面形状
附属部品

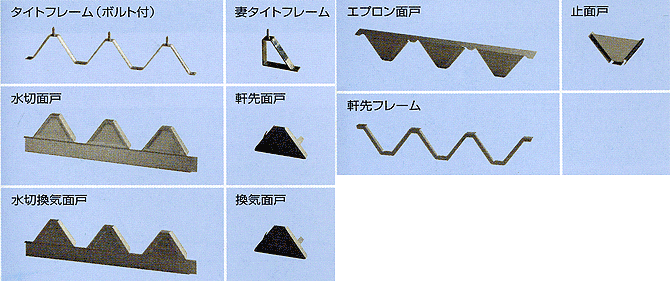

標準附属部材

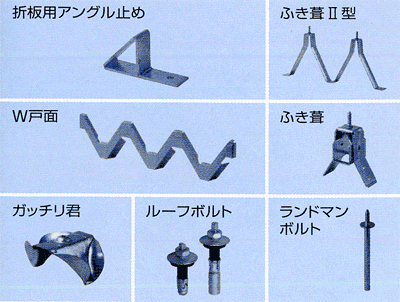

共通部材（オプション）

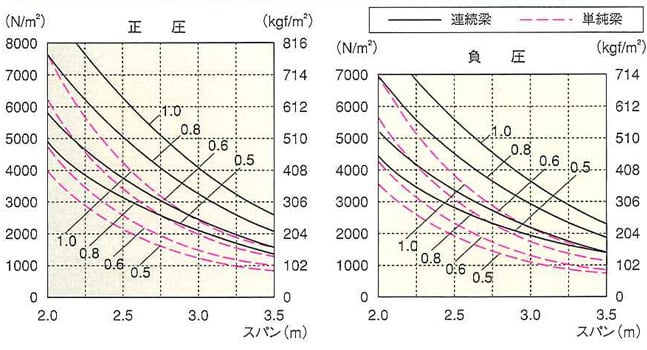

許容スパン（参考）
断面性能（参考）
※1kgf/m2=9.80665N/m2
板厚保 | 正圧 | 負圧 | ||||
mm | kg/m | kg/m2 | 断面2次モーメント lx（cm4/m） | 断面係数 Zx（cm3/m） | 断面2次モーメント lx（cm4/m） | 断面係数 Zx（cm3/m） |
0.5 | 3.77 | 6.28 | 61.7 | 14.1 | 55.6 | 12.7 |
0.6 | 4.49 | 7.48 | 74.0 | 16.8 | 66.7 | 15.1 |
0.8 | 5.92 | 9.87 | 98.5 | 22.4 | 88.8 | 20.2 |
1.0 | 7.36 | 12.27 | 123.0 | 28.0 | 110.9 | 25.2 |
設計参考仕様
使用原板厚 | 0.5～1.0mm |
使用原板巾 | 914mm |
働き巾 | 500mm |
m2当り必要m数 | 1.67m |
勾配 | 3/100以上 |
断熱材裏貼り（オプション） | ポリエチレンフォーム t=4mm |
使用原版名 | ガルバ素子、カラーガルバリウム鋼板、フッ素樹脂塗装鋼板、他各種鋼板 |
