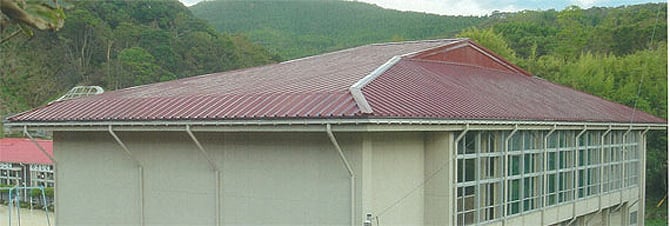

丸はぜルーフ 66の特長
気品あふれる美しいデザイン
シンプルな瓦棒の感覚と折板の長所を生かした、気品あふれるボトルレス外観デザイン
施工性に優れ、経済的
ハゼをスプリング式に掛けてロックするだけですから、施工は簡単で迅速なので経済的工法です。
優れた水密性
締結部は、雨水の毛細管現象をカットするエアーポケットにより、高い水密性を発揮します。
葺替改修工事に最適
瓦棒葺・スレート屋根などの葺替改修に最適です。

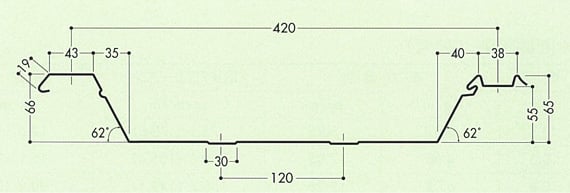

断面形状

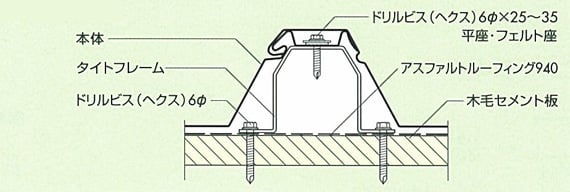

締結部

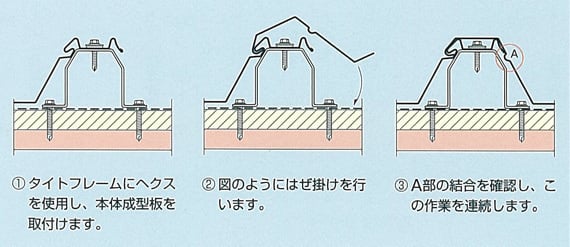

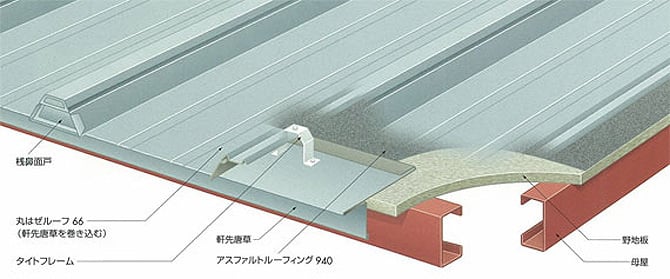

施工手順
附属部品

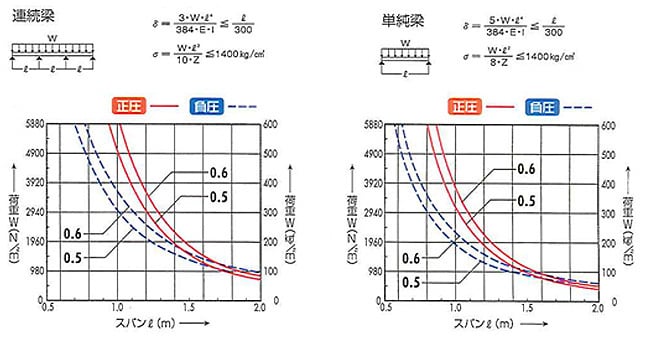

許容スパン（参考）
設計参考仕様
使用原板厚 | 0.5～0.6mm |
使用原板巾 | 610mm |
働き巾 | 420mm |
m2当り必要m数 | 2.4m |
勾配 | 3/100以上 |
断熱材裏貼り（オプション） | 150m以上 |
使用原版名 | カラー亜鉛鉄板、ガルバリウム鋼板、 カラーガルバリウム鋼板、フッ素樹脂塗装鋼板 |
断面性能（参考）
※1kgf/m2=9.80665N/m2
板厚保 | 単位重量 | 断面2次モーメント | 断面係数 | |||
mm | kg/m | kg/m2 | 1xcm4 | 1xcm4/m | Zxcm3 | Zxcm3/m |
0.5 | 2.52 | 6.00 | 2.45 | 5.83 | 0.72 | 1.71 |
0.6 | 3.00 | 7.14 | 2.97 | 7.07 | 0.87 | 2.07 |
寸法図をPDF形式とDXF形式（CAD）でご提供しております。
PDFファイルはPDFアイコンをクリックしてご覧ください。DXFファイルはブラウザ画面上で表示させることは出来ませんのでDXFアイコンからファイルをダウンロード※してCAD専用ソフトでご覧ください。
※WindowsでDXFファイルをダウンロードする際、ファイルの種類は「テキスト ドキュメント」以外を選択してください。ファイルの種類で「テキステキスト ドキュメント」を選択すると適切な拡張子で保存されず、CAD専用ソフトで開けない場合があります。
PDFファイルはPDFアイコンをクリックしてご覧ください。DXFファイルはブラウザ画面上で表示させることは出来ませんのでDXFアイコンからファイルをダウンロード※してCAD専用ソフトでご覧ください。
※WindowsでDXFファイルをダウンロードする際、ファイルの種類は「テキスト ドキュメント」以外を選択してください。ファイルの種類で「テキステキスト ドキュメント」を選択すると適切な拡張子で保存されず、CAD専用ソフトで開けない場合があります。
