丸馳折板III型の特長
広大な屋根デザイン
安定感のある広い働き巾が醸し出す、広大な屋根デザイン。くびれたセンターリブのネック締め付けで中間吊子と本体がしっかり固定されます。
優れた施工性
働き巾が広いため、架構性がよく施工のスピードアップが図れます。

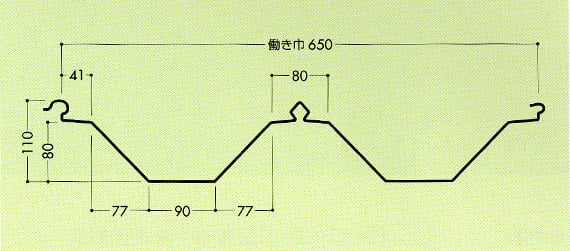

断面形状

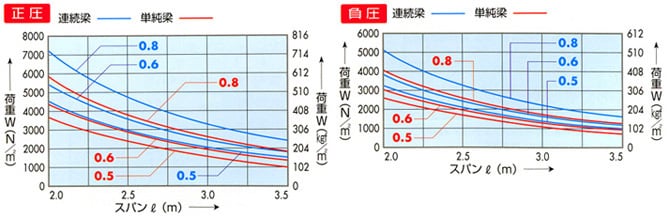

許容スパン（参考）
※折板の軒の出は、板厚に関係なく山高の5倍以下を標準とします。
設計参考仕様
使用原板厚 | 0.5～0.8mm |
使用原板巾 | 914mm |
働き巾 | 650mm |
m2当り必要m数 | 1.54m |
勾配 | 3/100以上～5/100が適当 |
断熱材裏貼り（オプション） | ポリエチレンフォーム t=4mm |
使用原版名 | ガルバ素子、カラーガルバリウム鋼板、フッ素樹脂塗装鋼板、他各種鋼板 |
断面性能（参考）
※1kgf/m2=9.80665N/m2
※1.0mmについては別途ご相談ください。
※1.0mmについては別途ご相談ください。
板厚保 | 単位重量 | 断面2次モーメント | 断面係数 | |||
mm | N/m（kg/m） | N/m（kg/m2） | 1xcm4/m | Zxcm3/m | ||
正圧 | 負圧 | 正圧 | 負圧 | |||
0.5 | 38.0（3.87） | 58.3（5.95） | 78.6 | 61.3 | 13.2 | 9.51 |
0.6 | 44.9（4.58） | 69.1（7.05） | 105.4 | 81.2 | 15.8 | 11.06 |
0.8 | 59.0（6.02） | 90.8（9.26） | 142.1 | 109.4 | 21.1 | 14.77 |
附属部材

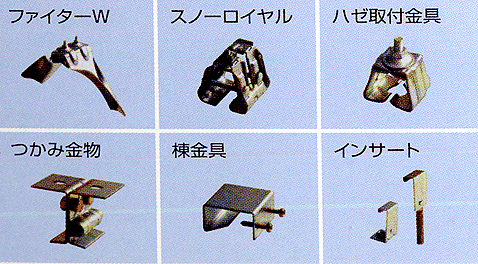

標準附属部材

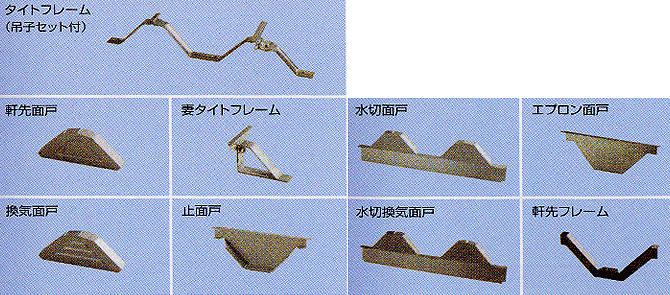

共通部材（オプション）
