丸馳折板II型の特長

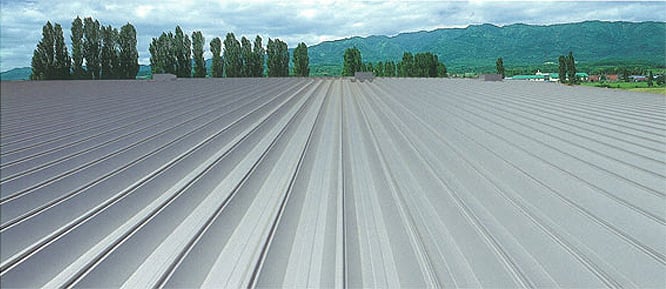

ワイドでダイナミックな屋根
安定感と重量感を醸し出す、大型建造物にマッチした壮大な屋根を演出します。
優れた施工性
足の踏みいれが楽になり、且つ電動シーマーによるハゼ締結で施工がスピーディ
優れた防水性
ハゼ部は雨水の浸入を防止する二重ハゼ構造

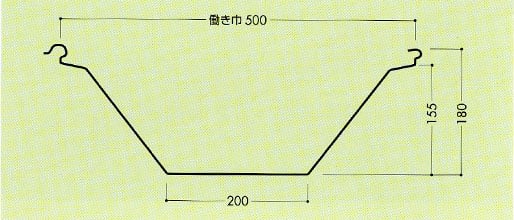

断面形状

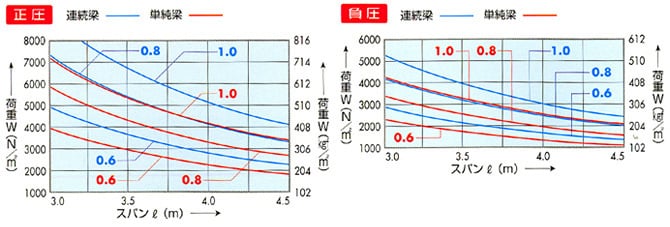

許容スパン（参考）
※折板の軒の出は、板厚に関係なく山高の5倍以下を標準とします。
設計参考仕様
使用原板厚 | 0.6～0.8（1.0）mm |
使用原板巾 | 762mm |
働き巾 | 500mm |
m2当り必要m数 | 2m |
勾配 | 3/100以上～5/100が適当 |
断熱材裏貼り（オプション） | ポリエチレンフォーム t=4mm |
使用原版名 | ガルバ素子、カラーガルバリウム鋼板、フッ素樹脂塗装鋼板、他各種鋼板 |
断面性能（参考）
※1kgf/m2=9.80665N/m2
※1.0mmについては別途ご相談ください。
※1.0mmについては別途ご相談ください。
板厚保 | 単位重量 | 断面2次モーメント | 断面係数 | |||
mm | N/m（kg/m） | N/m（kg/m2） | 1xcm4/m | Zxcm3/m | ||
正圧 | 負圧 | 正圧 | 負圧 | |||
0.6 | 37.5（3.82） | 75.0（7.64） | 328 | 193 | 32.0 | 18.9 |
0.8 | 49.2（5.02） | 98.4（10.04） | 489 | 286 | 47.7 | 27.8 |
1.0 | 60.9（6.21） | 121.8（12.42） | 597 | 349 | 58.2 | 34.0 |

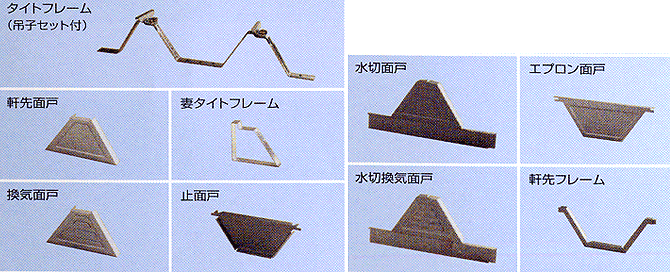

附属部材
標準附属部材
共通部材（オプション）
