ウェーブ420(円筒・角筒 嵌合瓦棒)の特長

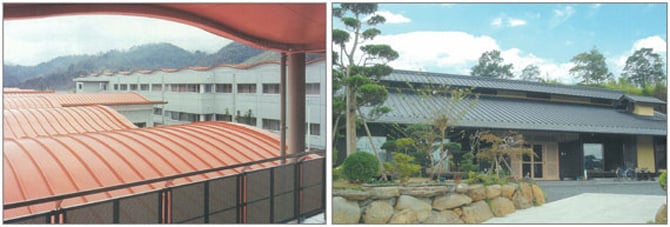

美しいウェーブライン
最小半径R=5mの厳しい局面屋根を実現、自由自在にウェーブ上のデザインができます。
水密性に優れ、抜群の強度
キャップとハゼ部の密着嵌合によって、一時的に雨水の侵入を防止し、さらにハゼ部のエアーポケットの働きで、毛細管現象による吸水をカットします。
また等圧構造により水密性を維持し、ハゼ部の合成を一段とアップする軽量で強い屋根に仕上げます。
また等圧構造により水密性を維持し、ハゼ部の合成を一段とアップする軽量で強い屋根に仕上げます。
環境美を作るデザイン
円筒、角筒キャップによる自由な屋根R曲線と、カラー鋼板が醸し出す上品な仕上がりが、景観美を一層引き立てます。
施工性に優れ、経済的
性景気の現場搬入もスムーズな上、嵌合性によるスピーディな施工方法によって工期の短縮を図り、経済効果の高い屋根が実現します。

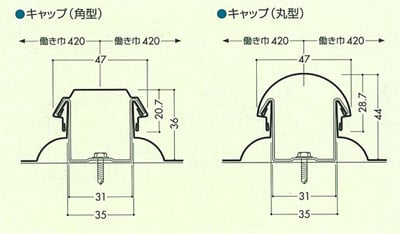

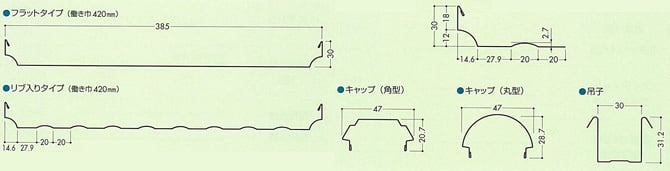

断面形状
締結部
CADデータ
寸法図をPDF形式とDXF形式(CAD)でご提供しております。
PDFファイルはPDFアイコンをクリックしてご覧ください。DXFファイルはブラウザ画面上で表示させることは出来ませんのでDXFアイコンからファイルをダウンロード※してCAD専用ソフトでご覧ください。
※WindowsでDXFファイルをダウンロードする際、ファイルの種類は「テキスト ドキュメント」以外を選択してください。ファイルの種類で「テキステキスト ドキュメント」を選択すると適切な拡張子で保存されず、CAD専用ソフトで開けない場合があります。
PDFファイルはPDFアイコンをクリックしてご覧ください。DXFファイルはブラウザ画面上で表示させることは出来ませんのでDXFアイコンからファイルをダウンロード※してCAD専用ソフトでご覧ください。
※WindowsでDXFファイルをダウンロードする際、ファイルの種類は「テキスト ドキュメント」以外を選択してください。ファイルの種類で「テキステキスト ドキュメント」を選択すると適切な拡張子で保存されず、CAD専用ソフトで開けない場合があります。
断面性能(参考)
※1kgf/m2=9.80665N/m2
※AZ-150 吊子:0.5mm、本体リブ入り、キャップ:角筒を使用
※AZ-150 吊子:0.5mm、本体リブ入り、キャップ:角筒を使用
板厚保 | 単位重量 | 断面2次モーメント | 断面係数 | |
mm | kg/m | kg/m2 | 1xcm4/m | Zxcm3/m |
0.4 | 2.29 | 5.45 | 4.80 | 2.37 |
0.5 | 2.73 | 6.50 | 5.66 | 2.73 |
0.6 | 3.16 | 7.52 | 6.52 | 3.12 |
設計参考仕様
板厚保 | 本体 | キャップ | 吊子 | |
角型 | 丸型 | |||
使用原板厚 | 0.4~0.8mm | 0.5mm | 0.5mm | 0.5mm |
使用原板巾 | 457mm | 88mm | 96mm | 110mm |
働き巾 | 420mm | |||
勾配 | 5/100以上 | |||
最小曲げ半径 | 5m以上 |
使用材料
使用原板名 | 板厚mm |
ガルバリウム鋼板 | 0.4~0.8 |
カラーガルバリウム鋼板 | 0.4~0.8 |
フッ素樹脂塗装鋼板 | 0.4~0.8 |
カラーアルミ | 0.7~0.8 |
カラーステンレス | 0.4~0.5 |
